Катушечные приемно-намоточные машины
Механизм укладки “цветок сливы” состоит из эксцентрикового механизма и механизма накопления проволоки. Эксцентриковый механизм направляет проволоку во внутреннюю часть корзины для намотки, где она последовательно укладывается, образуя узор в виде цветка сливы.
Описание
маркер

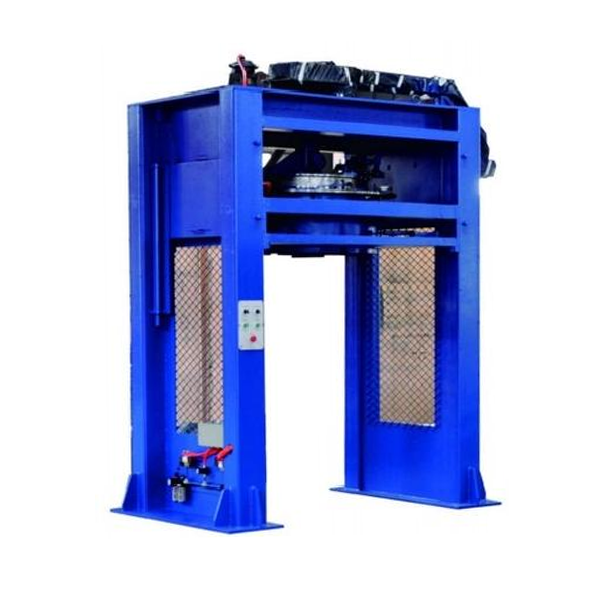

Катушечный приемно-намоточный станок
Механизм укладки "цветок сливы" состоит из эксцентрикового механизма и механизма накопления проволоки. Эксцентриковый механизм направляет проволоку во внутреннюю часть корзины для намотки, где она последовательно укладывается, образуя узор в виде цветка сливы. При смене катушки механизм накопления проволоки, приводимый в действие пневмоцилиндром, перемещает приемный стержень через цепной механизм, обеспечивая движение вставного стержня внутрь и наружу, что позволяет осуществлять смену катушек без остановки оборудования.
| Диаметр принимаемой проволоки | 1,3-4,5 мм Для твердой проволоки - от 1,38 мм |
| Скорость намотки | 25 м/с |
| Диаметр приемного барабана | φ850 мм |
| Грузоподъемность | 2000 кг |
| Размеры корзины | φ1000×φ500×1700 мм |
| Количество корзин для катушечной намотки | 2 шт |
